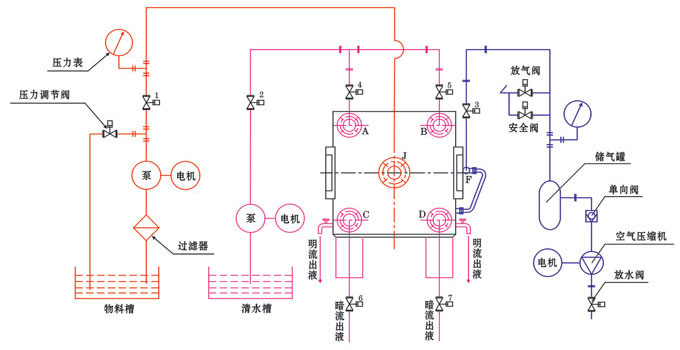

廂式橡膠隔膜壓濾機管道示意圖
動作說明：
1、明流不可洗機型：A、B、C、D口封死，無洗滌系統，進料過濾時，閥l開啟，壓力調節閥調節流量和壓力；水 嘴出液。壓榨時，閥1關閉，開啟閥3，F(xiàn)口進壓縮空氣，進行吹氣隔膜壓榨。壓榨結束后，開啟放氣閥，排出壓縮空氣。
2、明流可洗機型：c、D口封死，進料過濾時，閥l開啟，壓力調節閥調節流量和壓力，水嘴開啟出液；壓榨時，閥1關閉，開啟閥3，F(xiàn)口進壓縮空氣，進行吹氣隔膜壓榨。壓榨結束后，開啟回流閥，排出壓榨水。洗滌時，閥1關閉，洗滌板上的水嘴關閉。開閥2、4、5，A、B口進洗滌水洗滌。
3、暗流不可洗機型：A、B口封死，無水嘴出液、進料時，閥l開啟，閥6、7出液。壓榨時，閥l關閉，開啟閥3，F(xiàn)口進壓縮空氣，進行吹氣隔膜壓榨。壓榨結束后，開啟回流閥，排出壓榨水。
4、暗流可洗機型：無水嘴出液，進料過濾時，關閉閥4、5，閥1開啟進料，開啟閥6、7出液。壓榨時，閥l關閉，開啟閥3，F(xiàn)口進壓縮空氣，進行吹氣隔膜壓榨。壓榨結束后，開啟回流閥，排出壓榨水。若要交叉洗滌，首先開啟閥2、4、7，關閉閥1、5、6，洗滌水從A、c口進入洗滌板，從B、D口排出，然后關閉閥l、4、7，開啟閥2、5、6，洗滌水從B、D口進入洗滌板，從A、c口排出。
注：
1、洗滌系統和反吹系統可根據用戶工藝條件而選定；
2、各閥門應盡量靠近止推板安裝，且減少彎道；
3、壓榨介質可以用：水、油、空氣等。
橡膠隔膜壓濾機技術特點：
1、過濾濾餅中固體的濃度最高。
2、可對變化中的過濾特性和懸浮液體中固體的濃度進行調節。
3、與物流容量相比，所需的空間小。
4、對過濾濾餅的洗滌可取得最佳效果。

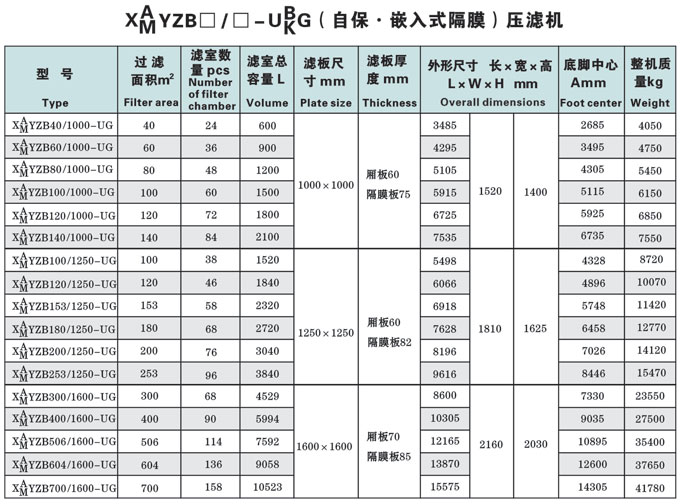

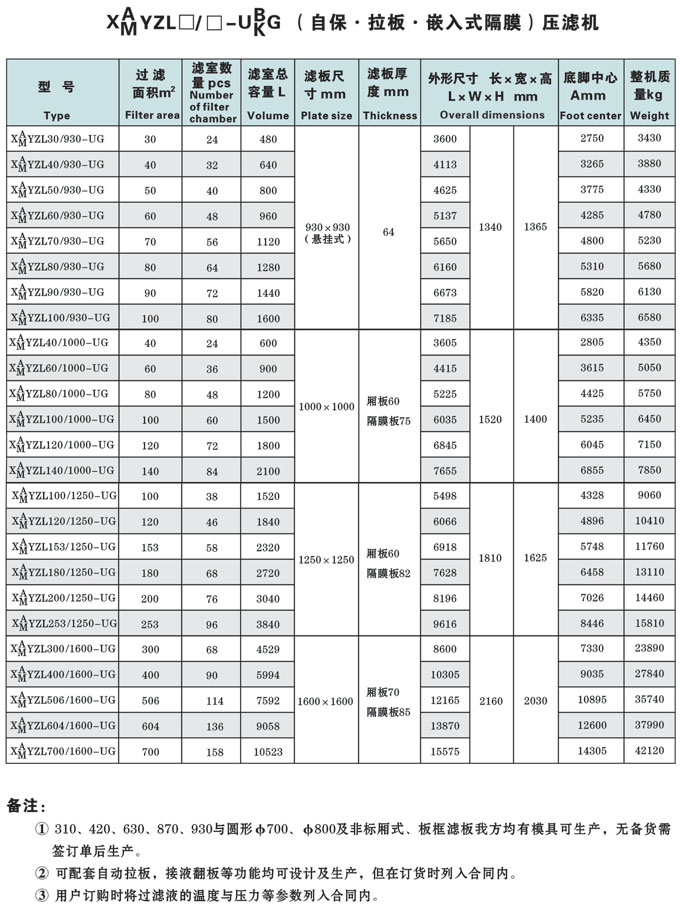

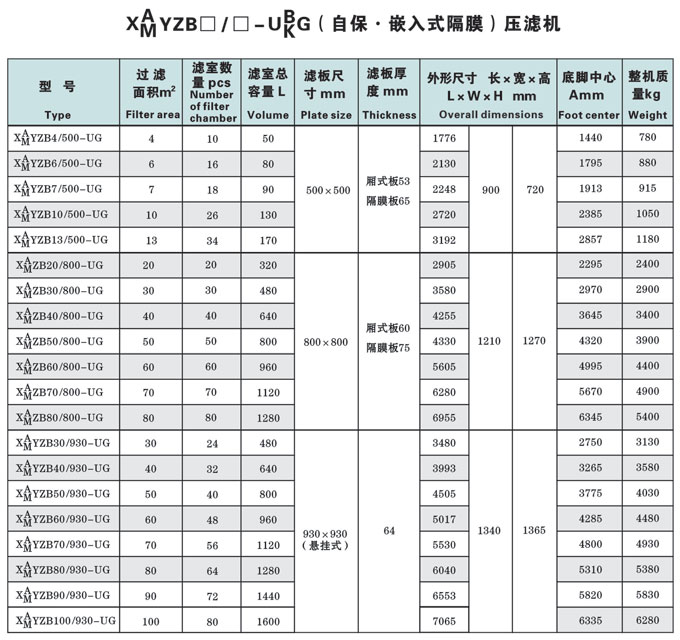

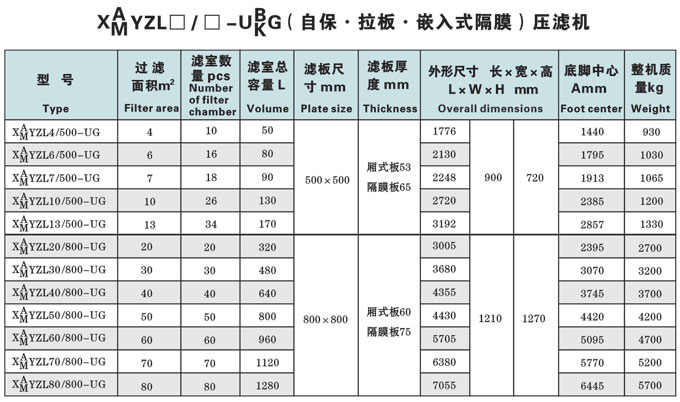

技術參數：
由于同一型號壓濾機配置有很多種，圖表中的技術參數只能作為參考，所以具體參數需要根據客戶的實際需求，以恒達公司技術部提供的數據或圖紙為準。
|
